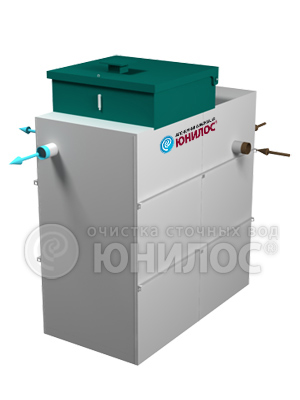

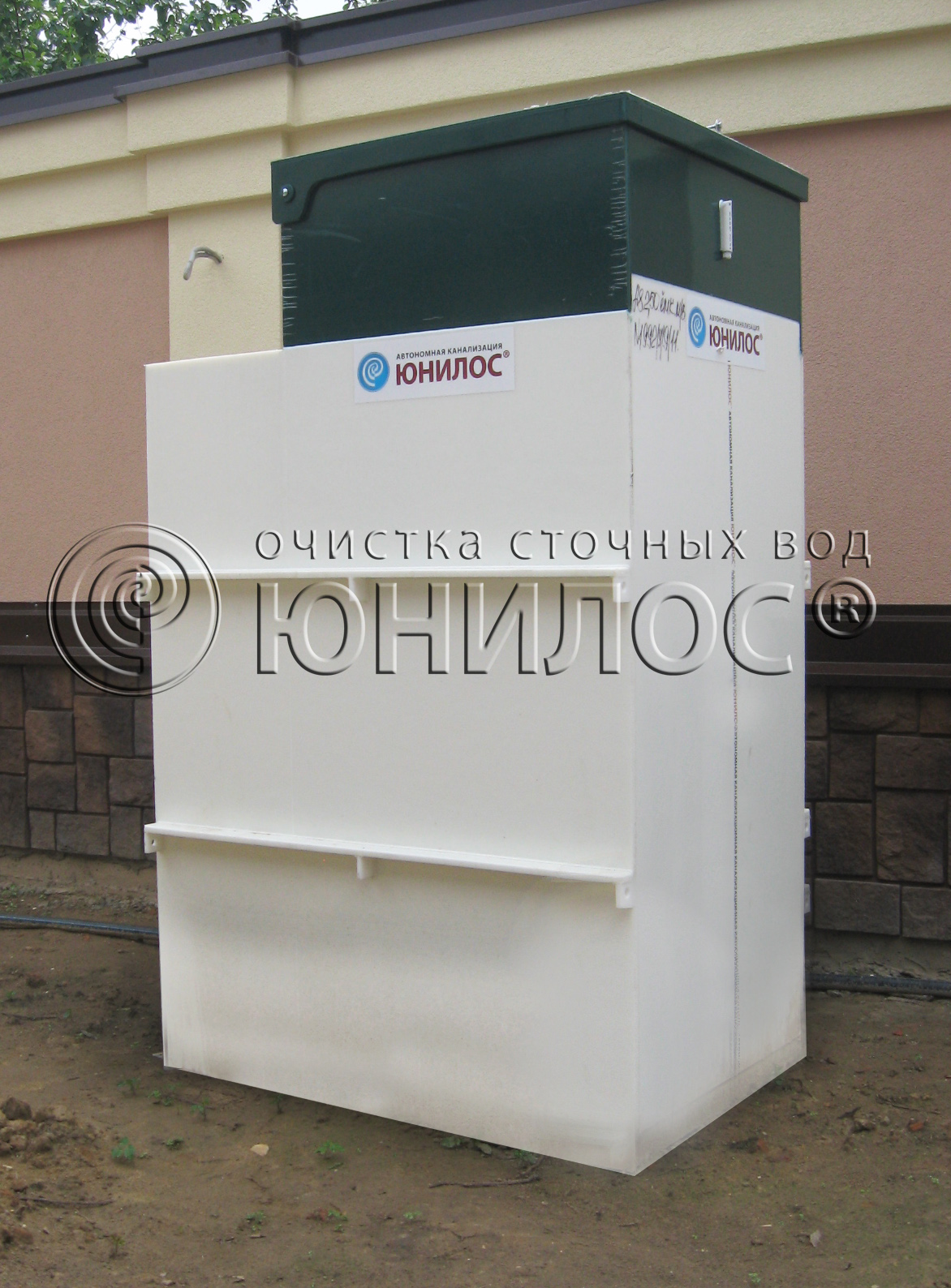

Юнилос Астра 10 Пр

• Производитель Юнилос-Астра
• Количество пользователей до 10
• Размеры Длина основания 2000 мм / Ширина основания 1160 мм / Высота корпуса 2000 мм / Высота с крышкой 2360 мм / Высота с грибком 2445 мм
• Глубина подводящей трубы, мм до 850
• Производительность, м3/сут 2,0
• Залповый сброс, л 550
• Вес установки, кг 363
• Энергозависимость Да
• По расположению в грунте/тип исполнения станции вертикальные
• По уровню грунтовых вод на участкке для сырых участков
• Способ отвода воды из септика принудительный

Принудительное отведение очищенной воды
Рекомендуется в грунтах с низким коэффициентом фильтрации – глина, суглинок.
Отвод производится на рельеф местности (водоотводная канава, ливневая канализация). Станция комплектуется встроенной емкостью для чистой воды (в корпусе станции) и дренажным поплавковым насосом для ее порционной откачки на поверхность. При таком способе отвода вода попадает на поверхность с максимальной температурой (в зимний период +100 +150С), что позволяет отводить воду на грунт в любое время года

Условия применение доочистки и обеззараживания в станции:
При нахождении объекта в природоохранной, водоохраной зоне и в черте города для улучшения характеристик очищенной воды на Станции применяется блок доочистки, представляющий собой отсек заполненный фильтрующей загрузкой и установкой обеззараживания.

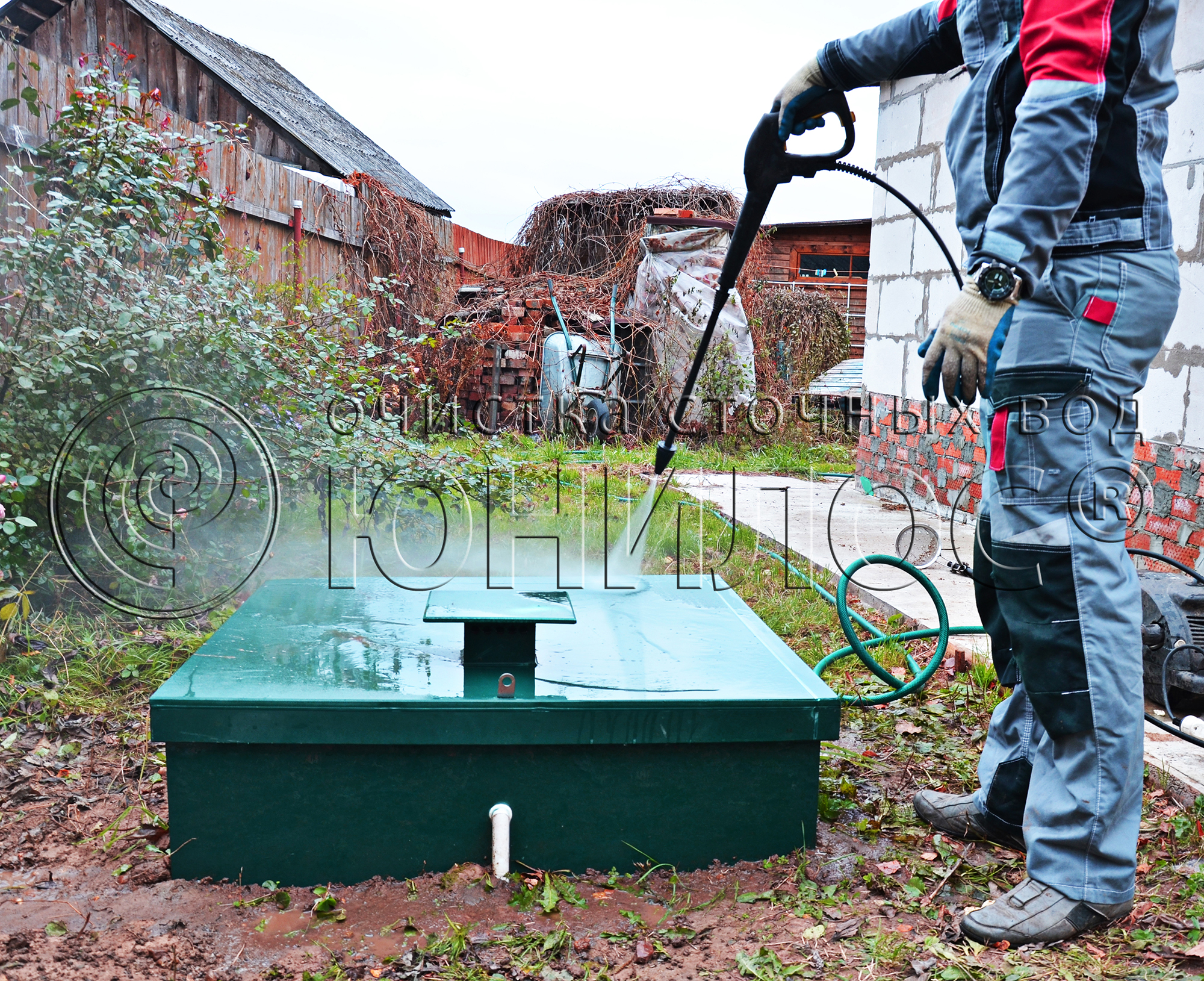

Процесс монтажа

1. На выбранном участке местности производится разметка котлована согласно монтажной схеме. Размер котлована рассчитывается по формуле: длина котлована = длина корпуса станции + 500 мм; ширина котлована = ширина корпуса станции + 500 мм; глубина котлована = высота станции с крышкой−200 мм (крышка станции, включая петли, должна быть над уровнем земли на 200 мм) + 150 мм (толщина песчаной подготовки).
2. На дне котлована выполняется засыпка и уплотнение песчаной подготовки толщиной 150 мм.
3. Корпус станции устанавливается вертикально по центру котлована так, чтобы оставался зазор 250 мм между стенками станции и стенками котлована для обратной засыпки песком. Обсыпка производится с послойным уплотнением через каждые 200 мм и проливом водой каждого слоя до уровня подведенной к станции канализационной трубы.
4. Обсыпка сопровождается одновременным заполнением водой камер станции до отметок, обозначенных при производстве.
5. В траншее подводящего трубопровода производится подведение к станции электрического кабеля марки ПВС или ВВГ: при расстоянии до 30 м — 4 × 1,5; при расстоянии от 31 до 80 м — 4 × 2,5; при расстоянии более 80 м — 4 × 4. Электрический кабель прокладывается в трубе ПНД Ø16—20 мм.
6. Утепление корпуса производится жесткими гидрофобными видами утеплителя на глубину промерзания грунта.
7. Завершающая засыпка трубопроводов и котлована осуществляется вручную песком. Оставшаяся часть высотой 100 мм засыпается естественным грунтом.
8. Подсоединение компрессора, подсоединение электрического кабеля к источнику питания через отдельный автомат или стабилизатор напряжения согласно электрической схеме с точным соблюдением места «ноль», «фаза».

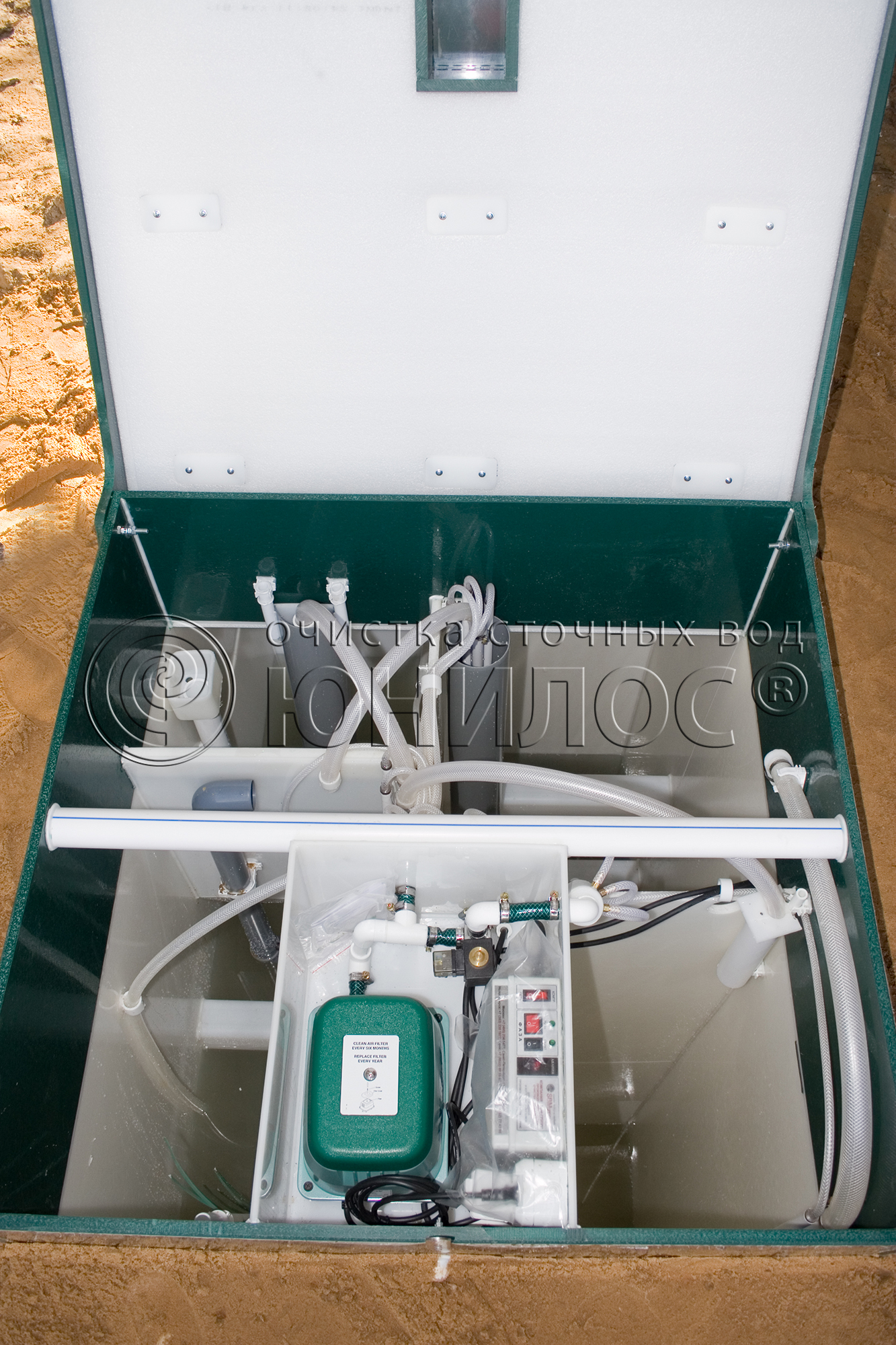

9. Произвести включение очистной станции и проверку ее работоспособности в ручном и автоматическом режимах работы. В блоке управления крайний левый тумблер отвечает за включение и выключение компрессора. Средним тумблером включается и выключается ручной режим управления станцией. Крайний правый тумблер предназначен для переключения прямой и обратной фазы работы в ручном режиме. Для проверки работоспособности автоматического режима необходимо включить тумблер "РУЧН" в положение "ВЫКЛ" (сигнализатор не горит). Проверка осуществляется путем принудительного изменения уровня рабочего поплавкового датчика в приемной камере. Для этого необходимо утопить плавающий на поверхности поплавковый датчик деревянным или пластиковым шестом до нижнего рабочего уровня. При этом происходит автоматическое переключение в обратную фазу, загорается сигнализатор, переключаются воздушные потоки. Проверка «РУЧНОГО» режима осуществляется переключением тумблера «РУЧН» в положение «ВКЛ», при этом загорается сигнализация. Далее включается тумблер «ФАЗА» в положение «ВКЛ», при этом станция работает в обратной фазе. Соответственно происходит переключение воздушных потоков на соответствующие потребители.

Особенности монтажа станций при высоком уровне грунтовых вод. Длина и ширина котлована по периметру должны на 700 мм превышать габаритные размеры монтируемой станции. Одновременно с копкой котлована вертикально по периметру устанавливается опалубка. Для устройства опалубки используются доски толщиной 50 мм, шириной 150 мм, длина равна высоте котлована. В случае поступления в котлован большого количества воды, для ее откачки на дно котлована устанавливается дренажный насос. Между опалубкой и станцией засыпается песок. Обратная засыпка станции без заполнения водой ЗАПРЕЩЕНА! Опалубка не демонтируется.

Диаметр подводящего самотечного трубопровода зависит от удаления очистной станции от объекта канализования: — до 25 м используется труба ПВХ диаметром 110 мм; — до 35 м используется труба ПВХ диаметром 160 мм; — свыше 35 м используется труба ПВХ диаметром 200 мм. Допускается превышение указанных расстояний с обязательной установкой ревизионных колодцев: — для трубы ПВХ диаметром 110 мм— через каждые 25 м; — для трубы ПВХ диаметром 160 мм— через каждые 35 м.
Подводящий самотечный трубопровод сточных вод укладывается в утеплителе на песчаную подушку с уклоном 1,5—2 см на метр в сторону станции. Заглубление подводящего трубопровода в точке соединения со станцией до 0,85 м от уровня земли до нижнего края (лотка) трубы.
Глубина врезки в станцию рассчитывается по формуле:
H = h + (L x 2), где
H – глубина врезки подводящей канализационной трубы в станцию;
h – глубина залегания выходящей трубы из дома;
L – расстояние от дома до станции.

Для принудительного отведения очищенной воды из станции выходной патрубок от уровня земли до нижнего края (лотка) трубы выводится на глубине 0,15 м. Диаметр отводящего напорного трубопровода из станции принимается не более 35 мм. Отводящий трубопровод выводится на поверхность грунта на расстояние не более 2 м. Напорный трубопровод прокладывается с контр-уклоном не менее 5—7 см/м. Контруклон обеспечивает отсутствие остатка воды в трубе и предотвращает промерзание отводящей канализации в зимний период эксплуатации.

Схемы монтажа:

Технический паспорт:

Документы
