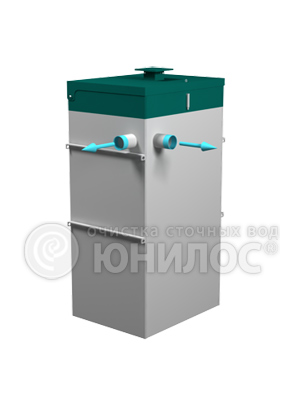

Юнилос-Астра 4

• Производитель Юнилос-Астра
• Количество пользователей до 4
• Размеры Д/Ш/В 1,12*0,94*2,28 м / Высота с грибком 2,4 м
• Глубина подводящей трубы, мм от верхнего края крышки 650 мм
• Производительность, м3/сут 0,8
• Залповый сброс, л 180
• Вес установки, кг 150
• Форма корпуса Куб
• Энергозависимость Да
• По расположению в грунте/тип исполнения станции вертикальные
• По уровню грунтовых вод на участкке для сухих участков
• Способ отвода воды из септика самотечный

Самотечное отведение очищенной воды рекомендуется в грунтах с хорошей проницаемостью – песок, супесь.

Способы отвода очищенной воды
Монтаж с отводом очищенных сточных вод в фильтрующий колодец. Отведение очищенных сточных вод самотеком в фильтрующий колодец, в условиях  песчаных или супесчаных грунтов. При  организации системы канализации в  глине и суглинке или в условиях высокого уровня  грунтовых вод — самотечное отведение в фильтрующий колодец, в случае переполнения  с отводом воды на рельеф ( в пределах границ частного домовладения, а за их пределами по согласованию с органами санитарного надзора) принудительно с помощью насоса.

Монтаж с самотечным отводом очищенных сточных вод в дренажную канаву. Подходит для хорошо впитывающих грунтов (песок, супесь) и низком уровне грунтовых вод.

Условия применение доочистки и обеззараживания в станции:
При нахождении объекта в природоохранной, водоохраной зоне и в черте города для улучшения характеристик очищенной воды на Станции применяется блок доочистки, представляющий собой отсек заполненный фильтрующей загрузкой и установкой обеззараживания.

Процесс монтажа

1. На выбранном участке местности производится разметка котлована согласно монтажной схеме. Размер котлована рассчитывается по формуле: длина котлована = длина корпуса станции + 500 мм; ширина котлована = ширина корпуса станции + 500 мм; глубина котлована = высота станции с крышкой−200 мм (крышка станции, включая петли, должна быть над уровнем земли на 200 мм) + 150 мм (толщина песчаной подготовки).
2. На дне котлована выполняется засыпка и уплотнение песчаной подготовки толщиной 150 мм.
3. Корпус станции устанавливается вертикально по центру котлована так, чтобы оставался зазор 250 мм между стенками станции и стенками котлована для обратной засыпки песком. Обсыпка производится с послойным уплотнением через каждые 200 мм и проливом водой каждого слоя до уровня подведенной к станции канализационной трубы.
4. Обсыпка сопровождается одновременным заполнением водой камер станции до отметок, обозначенных при производстве.
5. В траншее подводящего трубопровода производится подведение к станции электрического кабеля марки ПВС или ВВГ: при расстоянии до 30 м — 4 × 1,5;  при расстоянии от 31 до 80 м — 4 × 2,5;  при расстоянии более 80 м — 4 × 4. Электрический кабель прокладывается в трубе ПНД Ø16—20 мм.
6. Утепление корпуса производится жесткими гидрофобными видами утеплителя на глубину промерзания грунта.
7. Завершающая засыпка трубопроводов и котлована осуществляется вручную песком. Оставшаяся часть высотой 100 мм засыпается естественным грунтом.
8. Подсоединение компрессора, подсоединение электрического кабеля к источнику питания через отдельный автомат или стабилизатор напряжения согласно электрической схеме с точным соблюдением места «ноль», «фаза».
9. Произвести включение очистной станции и проверку ее работоспособности в ручном и автоматическом режимах работы. В блоке управления крайний левый тумблер отвечает за включение и выключение компрессора. Средним тумблером включается и выключается ручной режим управления станцией. Крайний правый тумблер предназначен для переключения прямой и обратной фазы работы в ручном режиме. Для проверки работоспособности автоматического режима необходимо включить тумблер "РУЧН" в положение "ВЫКЛ" (сигнализатор не горит). Проверка осуществляется путем принудительного изменения уровня рабочего поплавкового датчика в приемной камере. Для этого необходимо утопить плавающий на поверхности поплавковый датчик деревянным или пластиковым шестом до нижнего рабочего уровня. При этом происходит автоматическое переключение в обратную фазу, загорается сигнализатор, переключаются воздушные потоки. Проверка «РУЧНОГО» режима осуществляется переключением тумблера «РУЧН» в положение «ВКЛ», при этом загорается сигнализация. Далее включается тумблер «ФАЗА» в положение «ВКЛ», при этом станция работает в обратной фазе. Соответственно происходит переключение воздушных потоков на соответствующие потребители.

Диаметр подводящего самотечного трубопровода зависит от удаления очистной станции от объекта канализования: — до 25 м используется труба ПВХ диаметром 110 мм; — до 35 м используется труба ПВХ диаметром 160 мм; — свыше 35 м используется труба ПВХ диаметром 200 мм. Допускается превышение указанных расстояний с обязательной установкой ревизионных колодцев: — для трубы ПВХ диаметром 110 мм— через каждые 25 м; — для трубы ПВХ диаметром 160 мм— через каждые 35 м.
Подводящий самотечный трубопровод сточных вод укладывается в утеплителе на песчаную подушку с уклоном 1,5—2 см на метр в сторону станции. Заглубление подводящего трубопровода в точке соединения со станцией не должно превышать допустимых параметров: «стандарт» — до 0,85 м от уровня земли до нижнего края (лотка) трубы.
Глубина врезки в станцию рассчитывается по формуле:
H = h + (L x 2), где
H – глубина врезки подводящей канализационной трубы в станцию;
h – глубина залегания выходящей трубы из дома;
L – расстояние от дома до станции.
Для самотечного отведения очищенной воды из станции выходной патрубок от уровня земли до нижнего края (лотка) трубы выводится на глубине— 0,45 м.

Схемы монтажа:

Технический паспорт:
